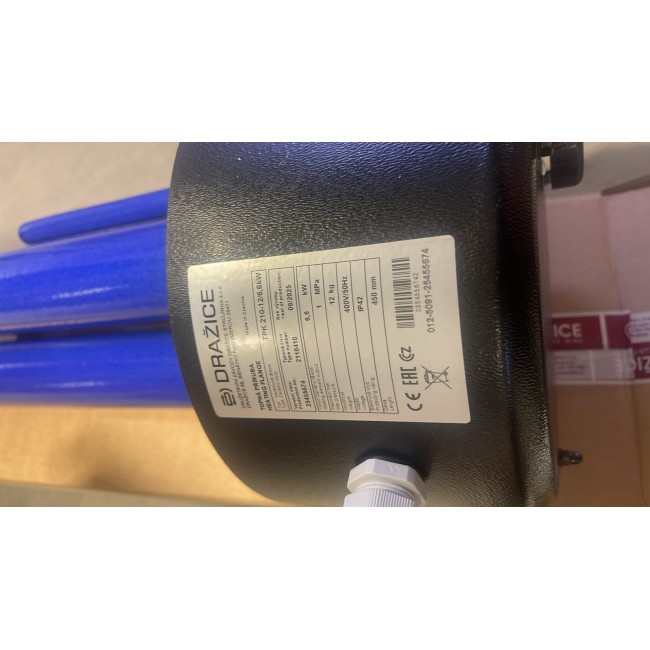

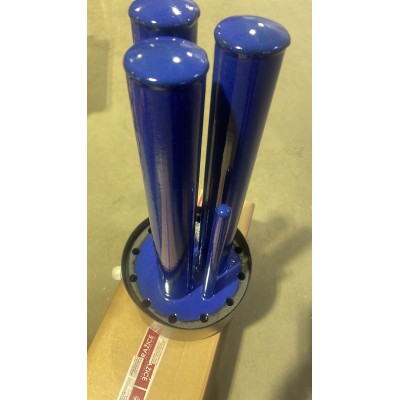

Нагревательный фланец Drazice TPK 210-12/6,6kW (2110410)
Фланец Drazice TPK 210-12/6,6kW (2110410), трубчатый электронагреватель (ТЭН)

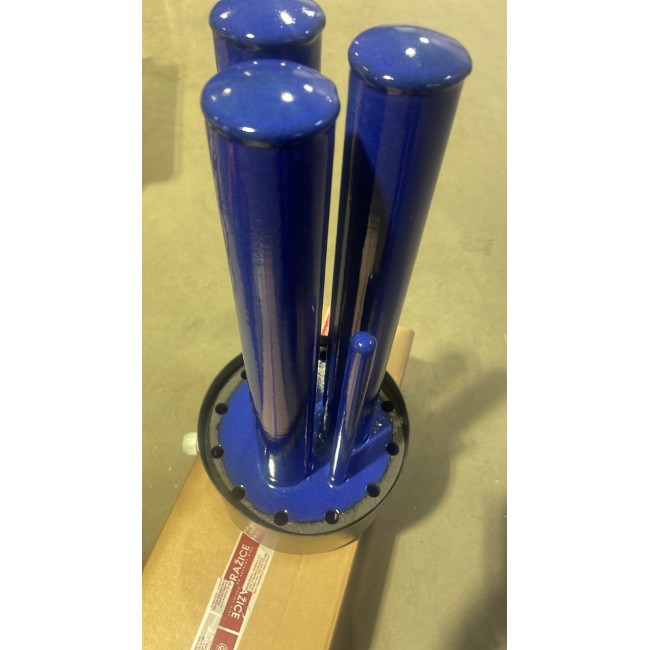

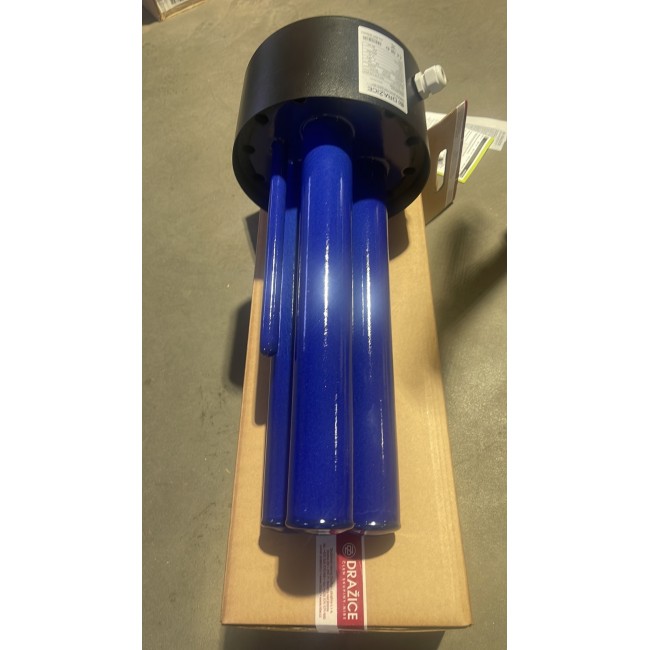

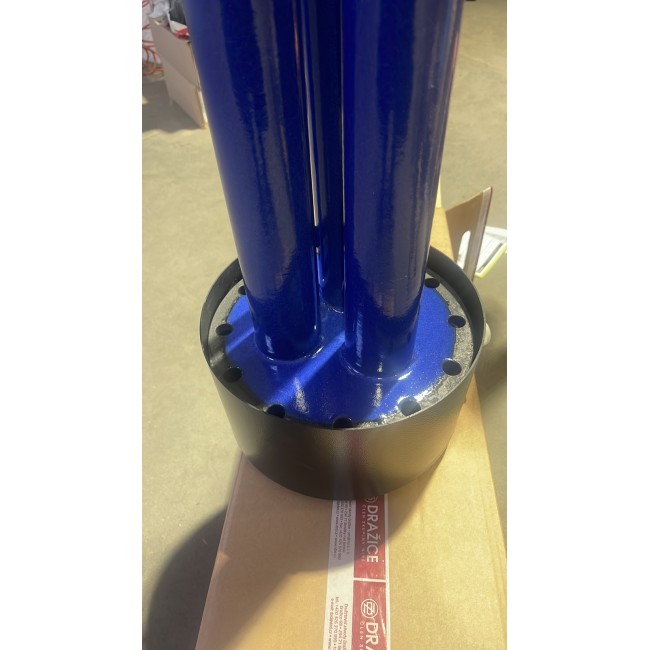

Нагревательные фланцы серии TPK предназначены в качестве главных нагревателей для электрических водонагревателей производителя DZD типа OKCE S или в качестве вспомогательных нагревателей для OKC NTR(R)/BP, аккумулирующих резервуаров отопительных и прочих систем. Нагревательный фланец можно использовать для нагрева воды и в прочих устройствах при соблюдении монтажных указаний. По своей конструкции они предназначены только для нагрева воды до давления в резервуаре 1 МПа с температурой 110 °C. Нагревательный фланец - это эмалированная сварная деталь с гильзами нагревательных элементов. TPK оснащен рабочим и защитным термостатом с внешним управлением и соответствующей электропроводкой. Электропроводка располагается под пластиковой крышкой.
Оборудование для электрического нагрева ГТВ, монтируемое на фланцевом отверстии водонагревателей типа OKCE 100–300 S, OKC 100–300 NTR(NTRR)/BP. Устройство для нагрева воды оборудованное керамическими термоэлементами, рабочим и предохранительным термостатами, с возможностью регулирования температуры ГТВ в диапазоне от 0 до 77 °C. Используя редукционные фланцы, встроенные фланцевые электрические нагревательные элементы типов REU, RDU, RDW и RSW можно применять для типов и моделей водонагревателей OKCE и OKC x NTR(NTRRR) на 750–1000 литров.
Drazice TPK 210-12/6,6kW трубчатый электронагревательный ТЭН
Электрические нагревательные элементы серии TPK с фланцевым присоединением
- Drazice TPK 168-8/2,2 кВт – мощность 2,2 кВт, напряжение 230 Volt частота 50 Гц
- Drazice TPK 210-12/2,2 кВт – мощность 2,2 кВт, напряжение 400 Volt частота 50 Гц
- Drazice TPK 210-12/3-6 кВт – мощность 3,0/4,0/6,0 кВт, напряжение 400 Volt частота 50 Гц
- Drazice TPK 210-12/5-9 кВт – мощность 5,0/7,0/9,0 кВт, напряжение 400 Volt частота 50 Гц
- Drazice TPK 210-12/8-12 кВт – мощность 8,0/10,0/12,0 кВт, напряжение 400 Volt частота 50 Гц
Применение
Основной или дополнительный источник тепла емкостных водонагревателей
Основной или дополнительный источник тепла тепло-аккумулирующих емкостей
Описание
- Входят в комплект поставки накопительных бойлеров Drazice OKCE 100-300 S/2,2 кВт, OKCE 100-300 S/3-6 кВт в качестве основного нагревательного элемента.
- Входят в комплект поставки накопительных бойлеров Drazice OKCE 100-300 NTR/2,2 кВт, OKCE 100-300 NTR/3-6 кВт, OKCE 200-300 NTRR/2,2 кВт, OKCE 200-300 NTRR/3-6 кВт в качестве второго нагревательного элемента.
- Предназначены для установки в качестве основного нагревательного элемента в накопительные бойлера Drazice OKCE 300, 800, 1500, 2000 S/1 МПа.
- Предназначены для установки в качестве дополнительного нагревательного элемента в накопительных бойлерах Drazice OKC 100-300 NTR/BP, OKC 200-300 NTRR/BP, OKC 800, 1500, 2000 NTR/1 МПа, OKC 800, 1500, 2000 NTRR/1 МПа, а также в накопительные водонагреватели других производителей, в конструкции которых предусмотрено соответствующее фланцевое присоединение.
- Три значения мощности в зависимости от схемы подключения у TPK 210-12/3-6 кВт и TPK 210-12/8-12
- Установка в фланцевое отверстие
Ø 168 мм водонагревателей объемом от 100 до 250 л – TPK 168-8/2,2 кВт
Ø 210 мм водонагревателей объемом 300 л – TPK 210-12/2,2 кВт, TPK 210-12/3-6 кВт
Ø 210 мм водонагревателей OKC 800, 1500, 2000 NTR/1 МПа, OKC 800, 1500, 2000 NTRR/1 МПа, OKCE 300, 800, 1500, 2000 S/1 МПа –TPK 210-12/3-6 кВт, TPK 210-12/8-12 кВт, TPK 210-12/5-9 кВт и TPK 210-12/8-12 кВт
- TPK 210-12/3-6 кВт, TPK 210-12/2,2 кВт кроме того предназначены для установки при помощи редукционного (переходного) фланца 225/210 в фланцевое отверстие Ø225 мм накопительных водонагревателей Drazice OKCE 750-1000 S/1 МПа, OKC 750-1000 NTR/1 МПа, OKC 750-1000 NTRR/1 МПа или в накопительные водонагреватели других производителей, в конструкции которых предусмотрено соответствующее фланцевое присоединение.
- TPK 210-12/3-6 кВт и TPK 210-12/2,2 кВт могут быть установлены в фланцевое отверстие тепло-аккумулирующих емкостей Drazice NAD и NADO всех версий, кроме версии NAD … v2
- Степень защиты оборудования IP44

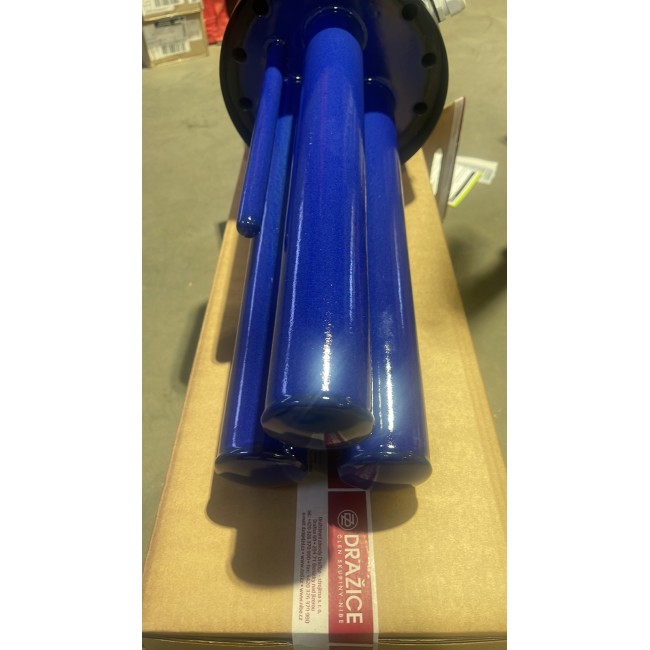

- Сухой ТЭН керамический электрический нагревательный элемент в стальной гильзе, приваренной к крышке фланца, непосредственного контакта поверхности нагревательного элемента с нагреваемой средой нет
- Состоят из нагревательного элемента, термостата с внешней регулировкой, предохранительного термостата и контрольной лампочки
Теги: 252-01, Drazice, Нагревательные элементы
Артикул: | 2110410 |
Вес (кг): | 14 |
Высота (мм): | 250 |
Гарантийный срок: | 24мес |
Длина (мм): | 800 |
Производитель: | Drazice |
Состояние: | Новое |
Способ упаковки: | заводская |
Страна производитель: | Чехия |
Ширина (мм): | 250 |
